Thông tin chi tiết sản phẩm:
|
|
| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Sanxin |
| Chứng nhận: | ISO9001 |
| Số mô hình: | SX-2272 |
|
Thanh toán:
|
|
| Số lượng đặt hàng tối thiểu: | 1 cái |
| Giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 10000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Tỷ lệ hao mòn: | Dưới 0,1 mm³/MJ | Đặc trưng: | Khả năng chống mài mòn và ăn mòn tuyệt vời |
|---|---|---|---|
| Hình dạng tùy chỉnh: | Có sẵn theo yêu cầu | Tính năng: | độ bền cao hơn |
| Chống va đập: | Xuất sắc | Tính chất từ tính: | Không có từ tính |
| điểm nóng chảy: | 2.870 ° C. | Độ bền kéo: | 1.900 MPa |
| Chế biến cacbua: | Độ bền cao | đặc điểm kỹ thuật hợp kim: | YG6/YG8/YG10X/YG20C |
Mô tả sản phẩm

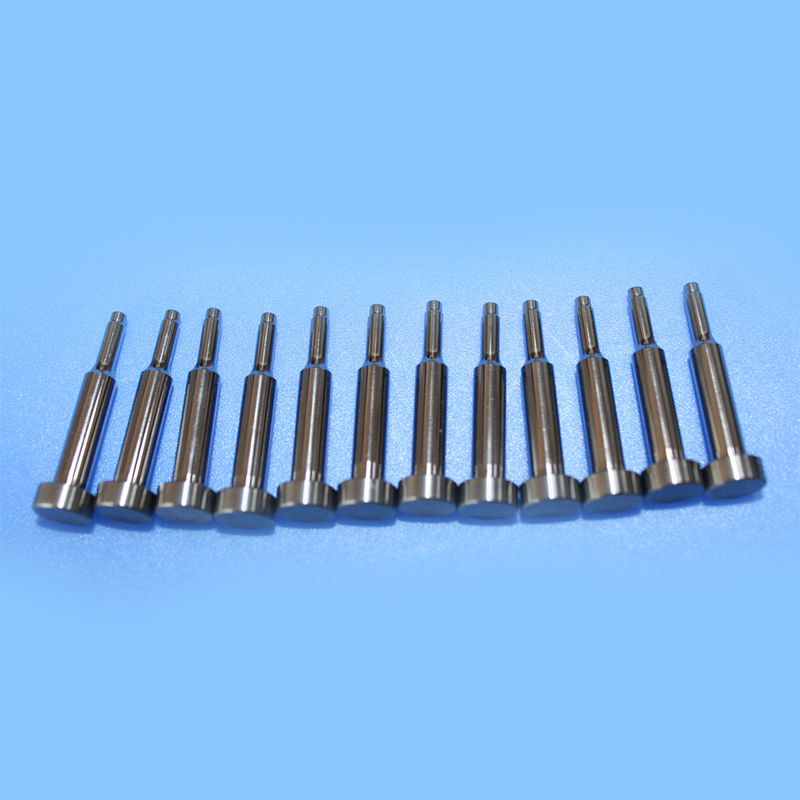

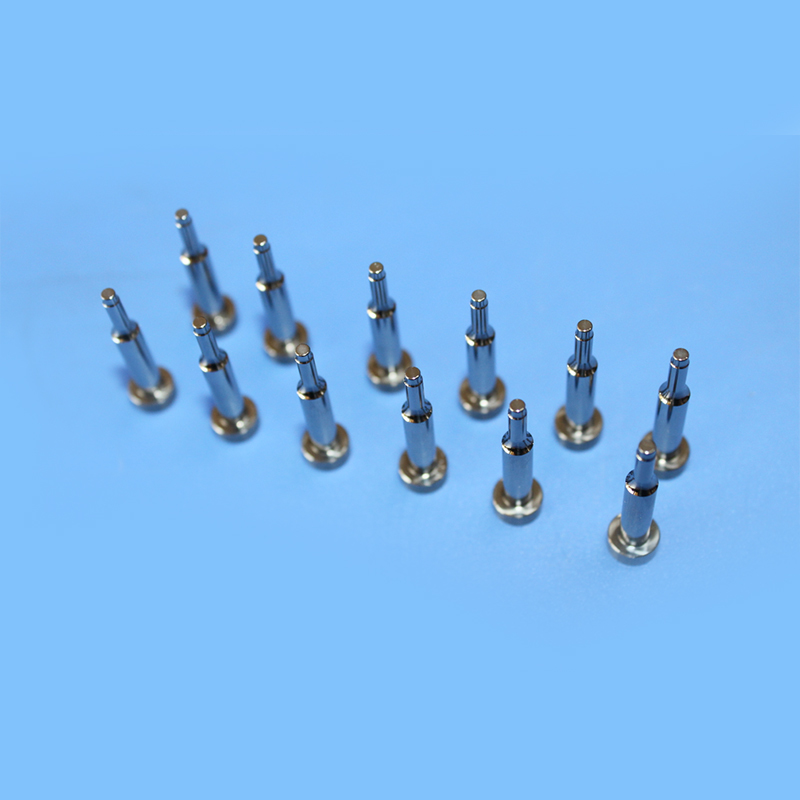

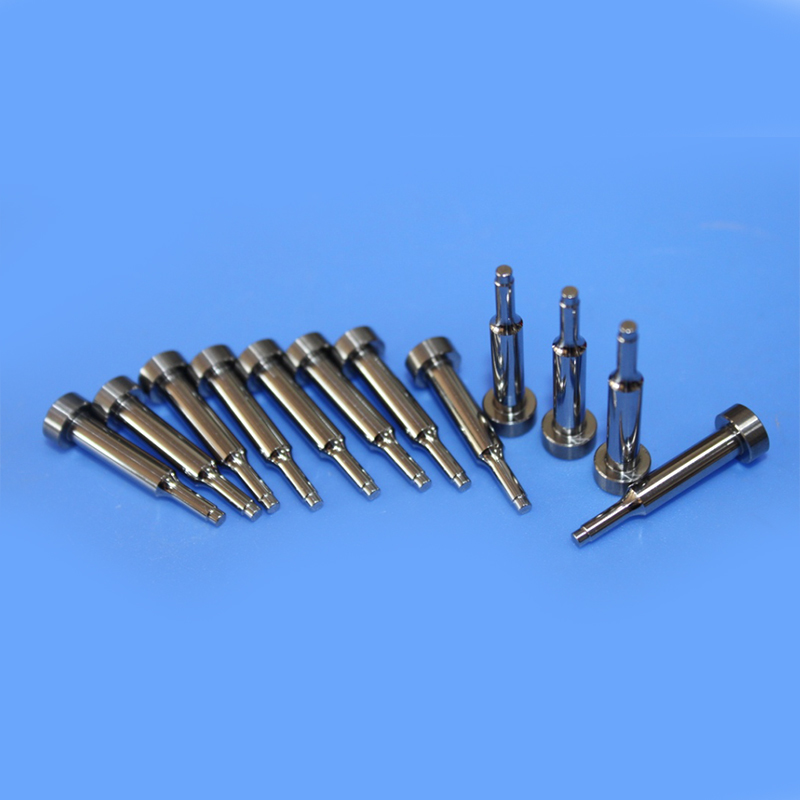

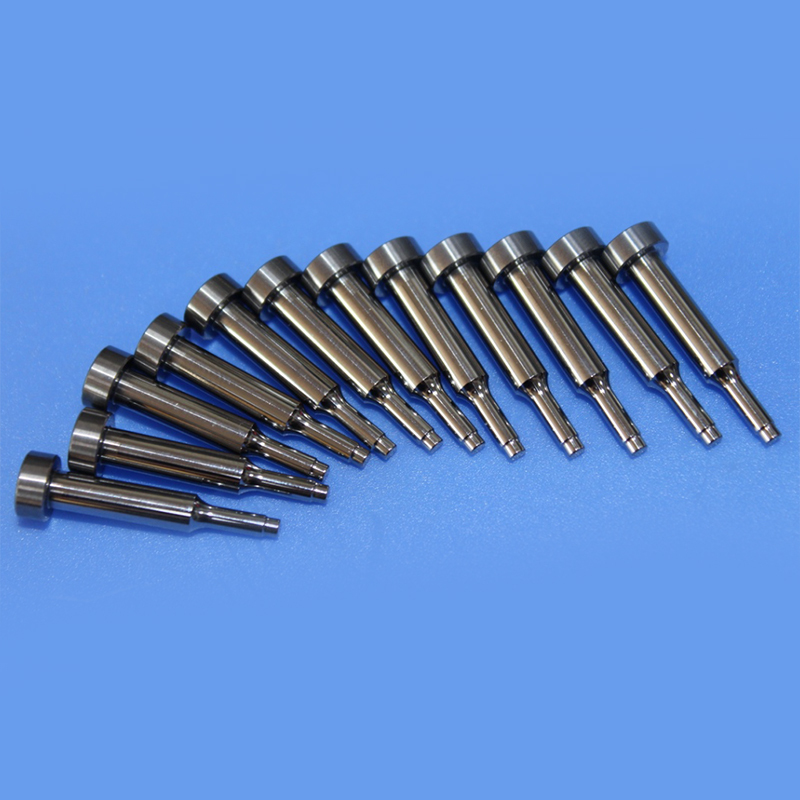

This tungsten carbide (cemented carbide) micro precision punch features a body diameter of Φ 1.95 mm and tip radius of R0.2 mm. Designed for micro-hole blanking, precision step forming, and high-speed punching applications, it is ideal for progressive dies, high-speed stamping dies, and powder metallurgy molding tools requiring long service life and strict dimensional consistency.
Manufactured from ultra-fine grain tungsten carbide (WC grain size ≤ 0.5 μm) with 6%-10% cobalt binder. This material combination delivers high hardness (≥ 90.5 HRA) and high transverse rupture strength (≥ 3000 MPa). Compared to conventional high-speed steel punches (M2, ASP23), service life is 5-10 times longer, particularly when punching hard materials like stainless steel, silicon steel, and copper alloys.
| Industry | Specific Use |
|---|---|
| Electronic connectors | Terminal holes, guide pin holes |
| Precision stamping | Stainless steel shims, springs, lead frames |
| Powder metallurgy | Micro steps, bumps, cavity details |
| Medical devices | Micro-hole punching, guide tube forming |
| Automotive parts | Injector shims, sensor housing micro-holes |
| Parameter Category | Item | Standard / Range | Tolerance / Remark |
|---|---|---|---|
| Dimensional | Body diameter D | Φ1.95 mm | ±0.002 mm (±0.001 mm achievable) |
| Tip radius R | R0.2 mm | ±0.005 mm | |
| Overall length L | 30 - 80 mm (custom) | ±0.05 mm | |
| Entry chamfer (optional) | C0.1 - C0.3 | tip or back end | |
| Shank diameter (if shouldered) | per drawing, typical Φ3.0 / Φ4.0 | ±0.005 mm | |
| Material | Grade | YG6 / YG8 / YG10X / ultra-fine | selected for wear or toughness |
| WC grain size | 0.4 - 0.8 μm | ultra-fine grade | |
| Cobalt content | 6% / 8% / 10% | higher = tougher |
| Parameter | Tungsten Carbide Punch | HSS Punch (M2 / ASP23) | Carbide + Coated Punch |
|---|---|---|---|
| Hardness (HRA / HRC) | 90.5 HRA (~74 HRC) | 62-66 HRC | 90 HRA + coating |
| TRS (MPa) | 3000 - 3800 | 3500 - 4500 (tougher) | 2800 - 3500 |
| Wear resistance | ★★★★★ | ★★★ | ★★★★★ |
| Chipping resistance | ★★★★ (due to R0.2) | ★★★★★ | ★★★☆ |
| Suitable stamping speed | High speed (800+ spm) | Medium-high speed | High speed |
| Life vs. M2 | 5 - 10× | 1× | 6 - 12× |
| Relative cost | Medium-high | Low | High |
| Recommended use | High wear, micro holes, long life | General duty, easy change | Dry stamping, sticky materials |
